利用WFP实现浏览访问域名重定向到指定 IP
做 Windows 网络开发，有时需要拦截特定域名的 DNS 查询，返回一个自定义的 IP 地址，从而实现流量引导、本地调试或访问控制。
本文以拦截 www.abc.com 的 DNS A 查询为例，完整说明如何通过 WFP（Windows Filtering Platform）在传输层拦截 DNS 请求，并返回指定 IP（如 192.168.1.100）。重点讲配置流程和关键决策点，辅以必要的代码片段说明。

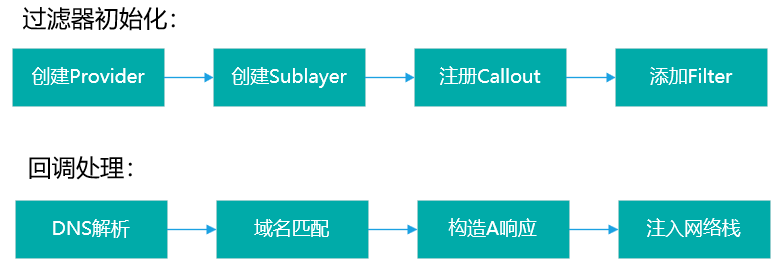

整体流程
整个方案分五步走：
- 注册 Provider 和 SubLayer，建立自己的"地盘"
- 注册 Callout，绑定回调函数
- 添加过滤条件，只抓 UDP 53 端口的包
- 在回调里解析 DNS 请求，匹配域名后构造响应并注入
- 卸载时反序清理所有资源
第一步：创建 Provider 和 SubLayer
Provider 相当于"谁注册的规则"，SubLayer 则是给同一 Provider 下的过滤器排优先级。两者都是后续注册 Filter 和 Callout 的前置依赖。
创建 SubLayer 时，weight 值直接决定了我们的过滤器在同一个层里的优先级。设置为 0x7FFF 这样一个较高的值，可以确保我们的过滤规则在系统默认规则之前被评估，避免被 Windows 防火墙或其他第三方软件抢先处理。
这一步调用两个 API：FwpmProviderAdd 和 FwpmSubLayerAdd。
第二步：注册 Callout
Callout 是 WFP 留给开发者注入自定义逻辑的"钩子"。
这里需要做两件事：
- 内核注册（FwpsCalloutRegister）：把 classifyFn、notifyFn、flowDeleteFn 三个回调函数绑定到 Callout 上。classifyFn 是核心，每个匹配的包都会进来；notifyFn 处理 Callout 的生命周期事件；flowDeleteFn 用于清理流上下文。
- 管理层注册（FwpmCalloutAdd）：在过滤引擎的管理层注册这个 Callout，并指定它挂载的层。这里选择 FWPM_LAYER_OUTBOUND_TRANSPORT_V4。
为什么选传输层而不选网络层？因为网络层（IPPACKET）虽然也能解析到 UDP 端口，但呈现的是完整的 IP 包，可能包含分片，需要自己处理分片重组。而传输层拿到的已经是分片重组后的完整 UDP 数据报，且能关联到进程信息，过滤条件更丰富，实现起来更省事。
第三步：添加过滤条件
Callout 注册完还不会自动生效，必须添加一个 Filter 把它"激活"。
Filter 的核心是一组条件（Conditions）加上一个动作（Action）。我们需要两个条件：
- 协议必须是 UDP（FWPM_CONDITION_IP_PROTOCOL == IPPROTO_UDP）
- 目的端口必须是 53（FWPM_CONDITION_IP_REMOTE_PORT == 53）
动作设置为 FWP_ACTION_CALLOUT_TERMINATING，意思是：一旦匹配这两个条件，立即终止后续过滤器的处理，把包交给我们的 Callout。这样既保证了性能，也避免了和其他过滤器的冲突。
这一步调用 FwpmFilterAdd。
第四步：准备注入资源
伪造的 DNS 响应需要重新注入回网络栈，这需要两个基础设施：
- NET_BUFFER_LIST 池（NdisAllocateNetBufferListPool）：用于分配存放伪造数据包的内存结构。池化分配比每次都从零分配效率更高，对性能敏感的网络处理场景很重要。
- 注入句柄（FwpsInjectionHandleCreate）：创建一个传输层的注入句柄。这里选择 FWPS_INJECTION_TYPE_TRANSPORT，因为我们的伪造包是构造好的 UDP 数据，需要从传输层注入。之后调用 FwpsInjectTransportReceiveAsync 异步注入时就用这个句柄。
这两个资源在初始化阶段一次性准备好，避免每次注入时重复创建开销。
第五步：回调函数里做什么
当 DNS 请求命中过滤条件后，classifyFn 回调被调用。这个回调的函数原型是：
typedef void (NTAPI *FWPS_CALLOUT_CLASSIFY_FN2)(
_In_ const FWPS_INCOMING_VALUES0* nFixedValues,
_In_ const FWPS_INCOMING_METADATA_VALUES0* inMetaValues,
_Inout_opt_ void* layerData,
_In_opt_ const void* classifyContext,
_In_ const FWPS_FILTER2* filter,
_In_ UINT64 flowContext,
_Inout_ FWPS_CLASSIFY_OUT0* classifyOut);
整个处理流程如下：
5.1 提取包信息
从 inFixedValues 中取出远程地址、本地地址、端口、网卡索引等字段。对于 OUTBOUND_TRANSPORT_V4 层，可用的字段包括：
- FWPS_FIELD_OUTBOUND_TRANSPORT_V4_IP_REMOTE_ADDRESS：目的 IP
- FWPS_FIELD_OUTBOUND_TRANSPORT_V4_IP_LOCAL_ADDRESS：源 IP
- FWPS_FIELD_OUTBOUND_TRANSPORT_V4_IP_REMOTE_PORT：目的端口
- FWPS_FIELD_OUTBOUND_TRANSPORT_V4_IP_LOCAL_PORT：源端口
- FWPS_FIELD_OUTBOUND_TRANSPORT_V4_INTERFACE_INDEX：网卡索引
这些信息在后续构造响应包时需要用到，特别是网卡索引关系到包从哪个网卡注入回去。
5.2 提取并解析 DNS 请求
在 classifyFn 回调中，layerData 指向的是 NET_BUFFER_LIST 结构。通过 NdisGetDataBuffer 可以提取出完整的 UDP 数据报：
- UDP 头固定占 8 字节（源端口 2 字节 + 目的端口 2 字节 + 长度 2 字节 + 校验和 2 字节）
- UDP 头后面紧跟着 DNS 消息
DNS 请求（QR=0）的格式如下：DNS Query (www.abc.com, A record)
1 1 1 1 1 1
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| ID | 事务ID（与响应匹配）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
|QR| Opcode |AA|TC|RD|RA| Z|AD|CD| RCODE | QR=0 表示查询
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| QDCOUNT | 查询区段数量（=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| ANCOUNT | 回答区段数量（=0）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| NSCOUNT | 授权区段数量（=0）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| ARCOUNT | 附加区段数量（=0）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| |
/ QNAME / 域名（www.abc.com）
/ /
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| QTYPE | 查询类型（A=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| QCLASS | 查询类（IN=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
QNAME 部分的编码方式是：每个标签以长度字节开头，后跟标签内容，最后以 0x00 结束。例如 www.abc.com 编码为：
|
03 |
77 |
77 |
77 |
03 |
61 |
62 |
63 |
03 |
63 |
6f |
6d |
00 |
|
3 |
w |
w |
w |
3 |
a |
b |
c |
3 |
c |
o |
m |
end |
先检查 DNS 头的 QR 位（第 3 字节的最高位）——如果是 1 表示这是 DNS 响应，直接跳过；只有 QR=0 的查询才需要处理。
然后解析 DNS 的 Question 区，提取出查询的域名。对于 www.abc.com 这样的域名，通过 RuleManagerMatch 判断是否匹配规则列表。
5.3 检查查询类型并构造响应
从 Question 区末尾取出 QTYPE（查询类型），判断是 A 记录（IPv4，QTYPE=1）还是 AAAA 记录（IPv6，QTYPE=28）。
收到 A 记录查询后，构造一个包含 192.168.1.100 的响应。需要在原请求基础上做以下修改：
修改 DNS 头：
|
字段 |
原值 |
新值 |
说明 |
|
QR |
0 |
1 |
改为响应 |
|
Opcode |
0 |
0 |
保持不变 |
|
AA |
0 |
1 |
设为权威回答 |
|
RCODE |
0 |
0 |
无错误 |
|
QDCOUNT |
1 |
1 |
保留原查询 |
|
ANCOUNT |
0 |
1 |
新增 1 条回答 |
DNS 响应（QR=1）的格式如下：
DNS Response (www.abc.com -> 192.168.1.100)
1 1 1 1 1 1
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| ID | 与请求的事务ID一致
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
|QR| Opcode |AA|TC|RD|RA| Z|AD|CD| RCODE | QR=1, AA=1
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| QDCOUNT | 查询区段数量（=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| ANCOUNT | 回答区段数量（=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| NSCOUNT | 授权区段数量（=0）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| ARCOUNT | 附加区段数量（=0）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| |
/ QNAME / 原样回显查询的域名
/ /
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| QTYPE | 原样回显（A=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| QCLASS | 原样回显（IN=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| |
/ NAME / 响应区：原样回显域名
/ /
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| TYPE | 类型（A=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| CLASS | 类（IN=1）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| TTL | 生存时间（如 300 秒）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| RDLENGTH | 数据长度（IPv4=4）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| RDATA | 192.168.1.100（4字节）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
RDATA 区存放 IP 地址，192.168.1.100 按网络序（大端）写为 C0 A8 01 64。
构造时需要在原请求的 DNS 头上做修改：翻转 QR 位，设置响应标志，填充 Answer 区。同时还要在数据前面封装 8 字节的 UDP 头，因为注入时要从传输层出发。
5.4 封装 IP 头并注入
构造好的 DNS 响应还需要在前面加上 UDP 头才能从传输层注入：
UDP Header（8 字节）
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| 源端口（DNS服务器=53） |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| 目的端口（客户端端口） |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| UDP长度 |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| UDP校验和 |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
| DNS响应（上面整段） |
+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+--+
然后用 FwpsConstructIpHeaderForTransportPacket0 在 NBL 前面封装 IP 头：
status = FwpsConstructIpHeaderForTransportPacket0(
pInjectNbl, // 包含 UDP+DNS 数据的 NBL
0, // headerIncludeHeaderLength
AF_INET, // IPv4
(UCHAR*)&srcIp, // 源 IP（DNS 服务器地址）
(UCHAR*)&dstIp, // 目的 IP（客户端地址）
IPPROTO_UDP, // 协议类型
0, // endpointHandle
NULL, // controlData
0, // controlDataLength
0, // flags
NULL, // reserved
interfaceIndex, // 网卡索引
subInterfaceIndex // 子网卡索引
);
封装完成后调用 FwpsInjectTransportReceiveAsync 异步注入。注入完成后的回调里负责释放 NBL 和之前分配的 DNS 响应数据内存。
5.5 阻止原始包
最后一步很重要：必须把 classifyOut->actionType 设置为 FWP_ACTION_BLOCK，同时设置 FWPS_CLASSIFY_OUT_FLAG_ABSORB 标志。
如果不阻止原始包，真实的 DNS 响应回来后会和伪造包冲突，导致应用程序拿到错误的 IP。设置这个标志后，WFP 会丢弃原始请求，只有伪造的响应包到达应用层。
第六步：清理动作
卸载驱动时，资源的释放顺序必须和初始化顺序严格相反：
- 删除 Filter（FwpmFilterDeleteById）
- 删除用户态 Callout（FwpmCalloutDeleteByKey）
- 注销内核 Callout（FwpsCalloutUnregisterByKey）
- 删除 SubLayer（FwpmSubLayerDeleteByKey）
- 删除 Provider（FwpmProviderDeleteByKey）
- 释放 NBL 池（NdisFreeNetBufferListPool）
- 销毁注入句柄（FwpsInjectionHandleDestroy）
任何一个步骤失败都可能导致资源泄漏，所以需要用状态标志记录是否有失败，但不建议因为某个步骤失败就停止后续清理，否则泄漏更严重。
关键决策点总结
|
决策点 |
选择 |
原因 |
|
过滤层 |
OUTBOUND_TRANSPORT_V4 |
能同时拿到端口和 UDP 负载，适合 DNS 过滤 |
|
SubLayer 权重 |
0x7FFF |
高优先级，确保先于系统规则被评估 |
|
Filter 动作 |
CALLOUT_TERMINATING |
命中后终止后续处理，提升性能 |
|
注入类型 |
TRANSPORT |
构造的是 UDP 数据，从传输层注入最自然 |
|
响应构造 |
处理 A |
简化示例，实际可处理AAAA记录，可扩展支持其他类型 |
注意事项
- 异步注入：注入用异步接口，需要正确实现完成回调，在回调里释放 NBL 和响应数据，否则内存泄漏。
- MDL 生命周期：IoAllocateMdl 分配的 MDL 在注入完成后要释放，时机在完成回调里。
- NBL 所有权：FwpsInjectTransportReceiveAsync 调用后，NBL 的所有权转移给 WFP，不能手动释放。但 DNS 响应数据（completionContext）需要自己在完成回调里释放。
- 内存分配：构造 DNS 响应数据时用 NonPagedPoolNx 而非 NonPagedPool。一方面，classifyFn 回调可能在 DISPATCH_LEVEL 下执行，在该级别只能访问非分页内存；另一方面，NonPagedPoolNx 额外标记了不可执行（NX），这是微软推荐的安全做法，能防止缓冲区溢出后执行恶意代码。
- 只拦截 UDP：TCP 的 DNS 请求（DoH、DoT）不经过这个过滤逻辑，需要额外的层来处理。
